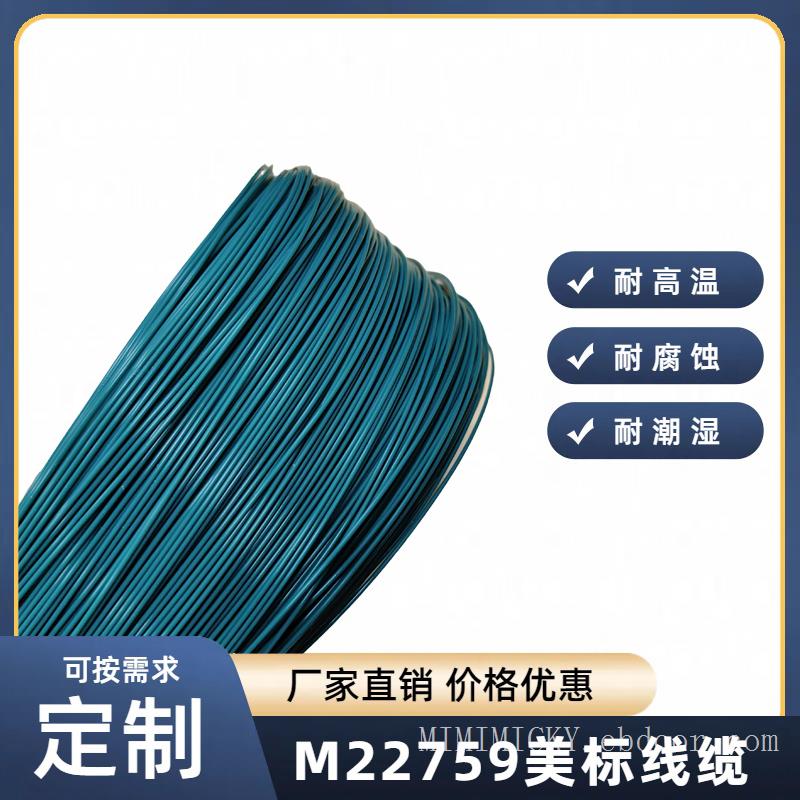

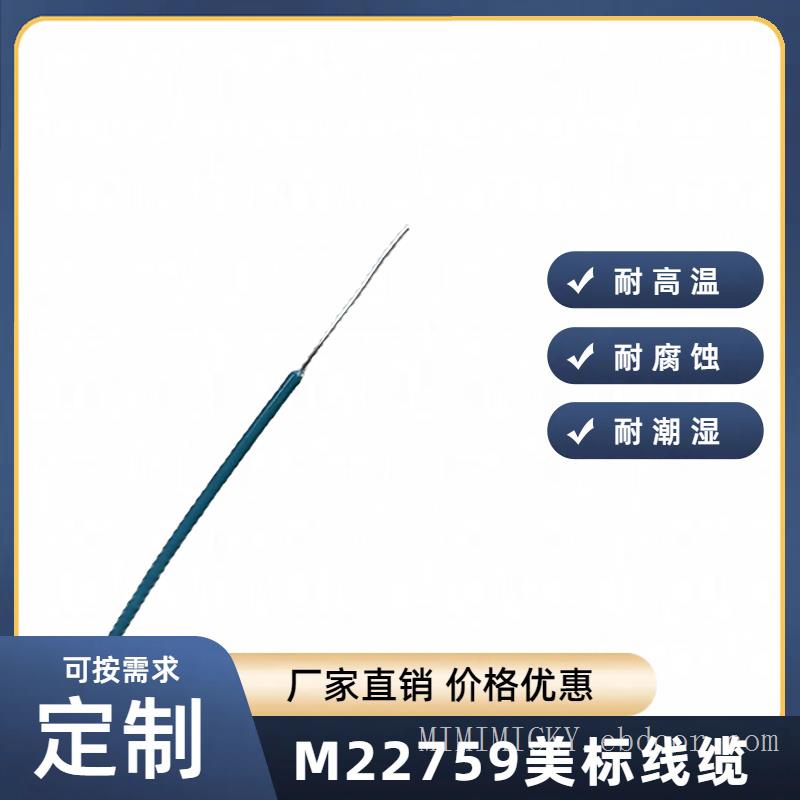

M22759电线是适合在常温、中等温度及高温环境下使用的连接电线或设备安装电线，分别采用PTFE聚四氟乙烯挤出绝缘、PTFE聚四氟乙烯薄膜绕包绝缘或FEP聚全氟乙丙烯绝缘。
内导体可选择单股或多股铜绞线，表面采用镀银、镀镍或镀锡。
每种绝缘的电线可分为薄壁型、中等壁厚、或厚壁型，分别对应于工作电压250伏特、
600伏特和1000伏特。
【产品简介】
-------------------------------------------------------------------------------
MIL-W-22759/9-(SAE AS22759/9?)
1000V, 200℃航空导线 (SAE AS22759/9)。
MIL-W-22759/10-(SAE AS22759/10?)
1000V, 260℃航空导线(SAE AS22759/10)。
MIL-W-22759/11-(SAE AS22759/11?)
600V, 200℃航空导线 (SAE AS22759/11)。
MIL-W-22759/12-(SAE
AS22759/12?)
600V, 260℃航空导线 (SAE AS22759/12)。
M22759电线在极端的商业和航空航天应用中提供振动和明火暴露下的特殊保护。额定电压为600/1000伏特，可用于电流过载或机械压力大的系统中，特别适用于安装空间有限，对重量比较敏感的仪器仪表、电子设备内部
，也适用于需要额外耐磨性的领域，如飞机发动机。PTFE绝缘层能够有效抵抗焊接工艺中电烙铁高温对绝缘层收缩熔化的影响。
【产品特性】
-------------------------------------------------------------------------------
●击穿电压高：PTFE聚四氟乙烯绝缘材料，不受环境及频率的影响，体积电阻可达1018欧姆?厘米，介质损耗小,击穿电压高。
●耐高低温 PTFE的长期使用温度范围为-190-+260℃，不影响其绝缘特性。高温短时间可以达到300℃，具有不燃烧特性，离开火焰即自行熄灭。
●优异的耐化学性：聚四氟乙烯绝缘材料，除熔融的碱金属外，几乎不受任何化学试剂腐蚀。例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约0.1g/100g）。
●优异的耐候性：聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。
【规格参数】可按需求定制-------------------------------------------------------------------------------
|
产品代号
|
AWG
|
结构
|
导体直径
in.(mm）
|
最小绝缘直径
in.(mm)
|
最大绝缘直径
in.(mm)
|
最大重量/1000ft
Lbs ( kg)
|
最大直流电阻
ohm/km
|
|
M22759/9-28-7
|
28
|
7/36
|
0.015 (0.38)
|
0.041 (1.04)
|
0.045 (1.14)
|
1.90 (0.862)
|
210
|
|
M22759/9-26-19
|
26
|
19/38
|
0.019 (0.48)
|
0.046 (1.17)
|
0.050 (1.27)
|
2.57 (1.166)
|
123
|
|
M22759/9-24-19
|
24
|
19/36
|
0.024 (0.61)
|
0.051 (1.30)
|
0.055 (1.40)
|
3.33 (1.511)
|
78
|
|
M22759/9-22-19
|
22
|
19/34
|
0.030 (0.76)
|
0.058 (1.47)
|
0.062 (1.57)
|
4.60 (2.087)
|
49
|
|
M22759/9-20-19
|
20
|
19/32
|
0.038 (0.97)
|
0.066 (1.68)
|
0.070 (1.78)
|
6.40 (2.903)
|
30
|
|
M22759/9-18-19
|
18
|
19/30
|
0.047 (1.19)
|
0.076 (1.93)
|
0.080 (2.03)
|
9.10 (4.128)
|
20
|
|
M22759/9-16-19
|
16
|
19/29
|
0.053 (1.35)
|
0.083 (2.11)
|
0.087 (2.21)
|
11.00 (4.990)
|
15
|
|
M22759/9-14-19
|
14
|
19/27
|
0.067 (1.70)
|
0.097 (2.46)
|
0.103 (2.62)
|
16.40 (7.439)
|
10
|
|
M22759/9-12-19
|
12
|
19/25
|
0.084 (2.13)
|
0.116 (2.95)
|
0.124 (3.15)
|
25.30 (11.476)
|
6
|
|
M22759/9-10-19
|
10
|
37/26
|
0.108 (2.74)
|
0.137 (3.48)
|
0.145 (3.68)
|
38.20 (17.328)
|
4
|
|
M22759/10-28-7
|
28
|
7/36
|
0.015 (0.38)
|
0.041 (1.04)
|
0.045 (1.14)
|
1.90 (0.862)
|
210
|
|
M22759/10-26-19
|
26
|
19/38
|
0.019 (0.48)
|
0.046 (1.17)
|
0.050 (1.27)
|
2.57 (1.166)
|
123
|
|
M22759/10-24-19
|
24
|
19/36
|
0.024 (0.61)
|
0.051 (1.30)
|
0.055 (1.40)
|
3.33 (1.511)
|
78
|
|
M22759/10-22-19
|
22
|
19/34
|
0.030 (0.76)
|
0.058 (1.47)
|
0.062 (1.57)
|
4.60 (2.087)
|
49
|
|
M22759/10-20-19
|
20
|
19/32
|
0.038 (0.97)
|
0.066 (1.68)
|
0.070 (1.78)
|
6.40 (2.903)
|
30
|
|
M22759/10-18-19
|
18
|
19/30
|
0.047 (1.19)
|
0.076 (1.93)
|
0.080 (2.03)
|
9.10 (4.128)
|
20
|
|
M22759/10-16-19
|
16
|
19/29
|
0.053 (1.35)
|
0.083 (2.11)
|
0.087 (2.21)
|
11.00 (4.990)
|
15
|
|
M22759/10-14-19
|
14
|
19/27
|
0.067 (1.70)
|
0.097 (2.46)
|
0.103 (2.62)
|
16.40 (7.439)
|
10
|
|
M22759/10-12-19
|
12
|
19/25
|
0.084 (2.13)
|
0.116 (2.95)
|
0.124 (3.15)
|
25.30 (11.476)
|
6
|
|
M22759/10-10-19
|
10
|
37/26
|
0.108 (2.74)
|
0.137 (3.48)
|
0.145 (3.68)
|
38.20 (17.328)
|
4
|
|
M22759/11-28-7
|
28
|
7/36
|
0.38
|
0.83
|
/
|
209.2
|
|
M22759/11-26-19
|
26
|
19/38
|
0.51
|
0.97
|
/
|
126.0
|
|
M22759/11-24-19
|
24
|
19/36
|
0.635
|
1.10
|
/
|
79.8
|
|
M22759/11-22-19
|
22
|
19/34
|
0.80
|
1.25
|
/
|
49.6
|
|
M22759/11-20-19
|
20
|
19/32
|
1.015
|
1.47
|
/
|
30.2
|
|
M22759/11-18-19
|
18
|
19/30
|
1.27
|
1.73
|
/
|
19.5
|
|
M22759/11-16-19
|
16
|
19/29
|
1.50
|
1.91
|
/
|
14.9
|
|
M22759/11-14-19
|
14
|
19/27
|
1.75
|
2.29
|
/
|
9.6
|
|
M22759/11-12-19
|
12
|
19/25
|
2.25
|
2.82
|
/
|
6.0
|
|
M22759/11-10-37
|
10
|
37/26
|
2.80
|
3.53
|
/
|
4.0
|
