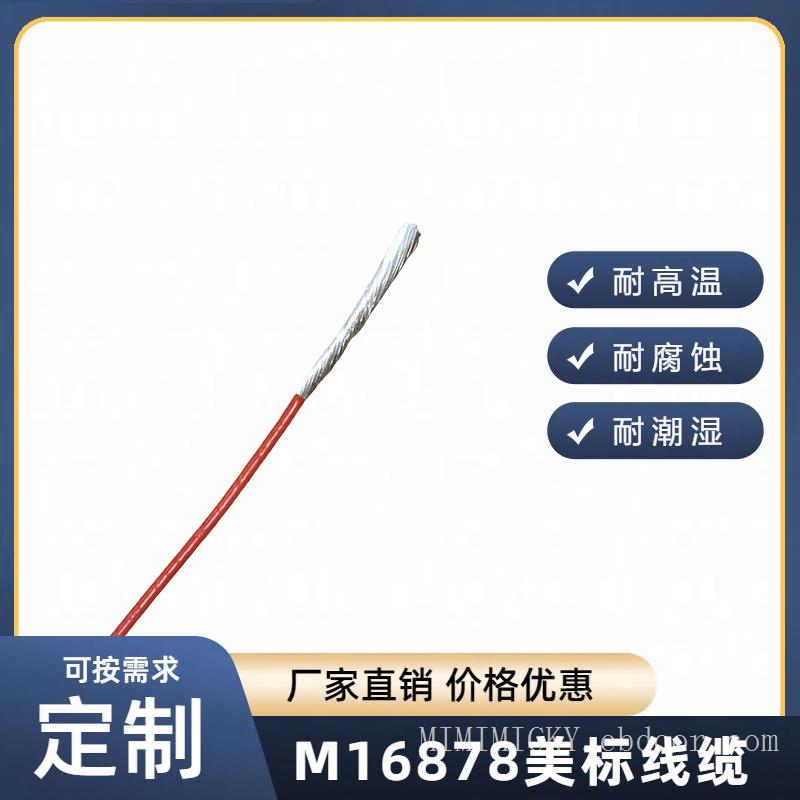

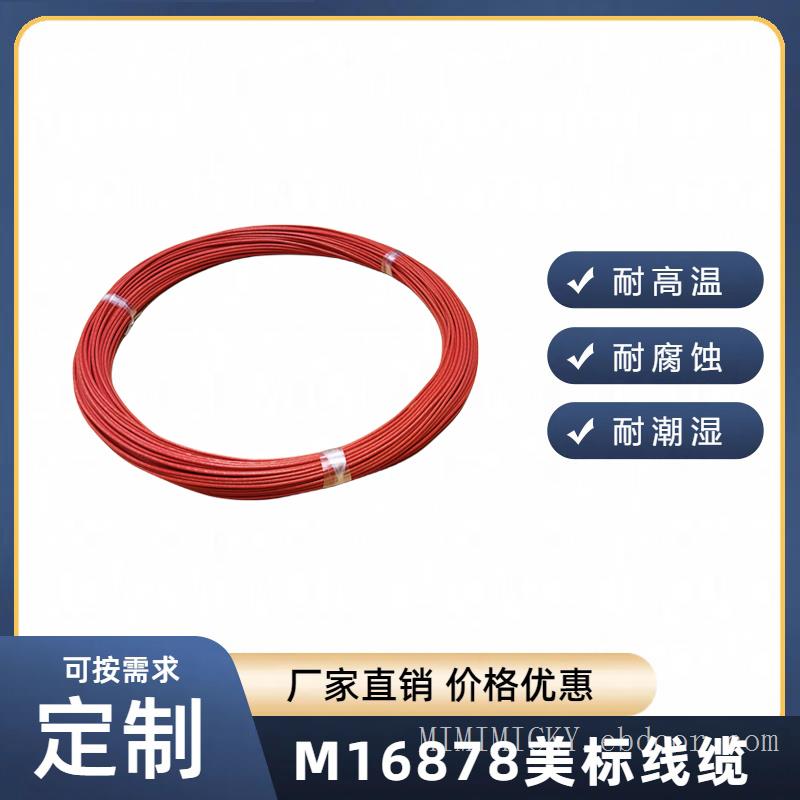

M16878/24/26/28
电线是适合在常温、中等温度及高温环境下使用的连接电线或设备安装电线，分别采用PTFE聚四氟乙烯挤出绝缘、PTFE聚四氟乙烯薄膜绕包绝缘或FEP聚全氟乙丙烯绝缘。
内导体可选择单股或多股铜绞线，表面采用镀银、镀镍或镀锡。
每种绝缘的电线可分为薄壁型、中等壁厚、或厚壁型，分别对应于工作电压250伏特、
600伏特和1000伏特。
【产品简介】
-------------------------------------------------------------------------------
MIL-W-16878/24-(NEMA HP-3 TYPE E ) 薄壁型PTFE薄膜绕包绝缘航空导线，250V。MIL-W-16878/26-(NEMA HP-3 TYPE E ) 中等壁厚PTFE薄膜绕包绝缘航空导线，600V。
MIL-W-16878/28-(NEMA HP-3 TYPE E ) 中等壁厚PTFE薄膜绕包绝缘航空导线，1000V。M16878是运用于高温领域的绕包型PTFE绝缘导线。导体采用镀镍铜丝，导线可以在260℃下长期工作。PTFE绕包绝缘航空导线可运用于环境或导体温度在250℃以内的电?和电气领域，还可用于电流过载或机械压力大的系统中，特别适用于安装空间有限，对重量比较敏感的仪器仪表、电子设备内部。
相比PTFE挤出型电线，PTFE薄膜绕包结构使导线具有更加优异的柔软、耐弯折及抗震性能。能够有效抵抗焊接工艺中电烙铁高温对绝缘层收缩熔化的影响。
【产品特性】
-------------------------------------------------------------------------------
●击穿电压高：PTFE聚四氟乙烯绝缘材料，不受环境及频率的影响，体积电阻可达1018欧姆?厘米，介质损耗小,击穿电压高。
●耐高低温 PTFE的长期使用温度范围为-190-+260℃，不影响其绝缘特性。高温短时间可以达到300℃，具有不燃烧特性，离开火焰即自行熄灭。
●优异的耐化学性：聚四氟乙烯绝缘材料，除熔融的碱金属外，几乎不受任何化学试剂腐蚀。例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约0.1g/100g）。
●优异的耐候性：聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。
●更加柔软：PTFE薄膜绕包工艺使导线更具柔性，更易弯折。
【规格参数】可按需求定制-------------------------------------------------------------------------------
|
产品代号
|
AWG
|
结构
|
导体直径
in.(mm)
|
最小绝缘直径
in.(mm)
|
最大绝缘直径
in.(mm)
|
最大直流电阻
ohm/km
|
|
M16878/24-28-7
|
28
|
7/36
|
.015 (.38)
|
.025 (.64)
|
.029 (.74)
|
210
|
|
M16878/24-26-7
|
26
|
7/34
|
.019 (.48)
|
.029 (.74)
|
.033 (.84)
|
131
|
|
M16878/24-24-7
|
24
|
7/32
|
.024 (.61)
|
.034 (.86)
|
.038 (.97)
|
81
|
|
M16878/24-22-7
|
22
|
7/30
|
.030 (.76)
|
.040 (1.02)
|
.044 (1.12)
|
52
|
|
M16878/24-20-7
|
20
|
7/28
|
.038 (.97)
|
.048 (1.22)
|
.052 (1.32)
|
33
|
|
M16878/26-32-7
|
32
|
7/40
|
.009 (.23)
|
.026 (.66)
|
.034 (.86)
|
567
|
|
M16878/26-30-1
|
30
|
45687
|
.010 (.254)
|
.026 (.66)
|
.036 (.86)
|
348
|
|
M16878/26-28-7
|
28
|
7/36
|
.015 (.38)
|
.031 (.79)
|
.039 (.99)
|
210
|
|
M16878/26-26-7
|
26
|
7/34
|
.019 (.48)
|
.035 (.89)
|
.043 (1.09)
|
131
|
|
M16878/26-24-7
|
24
|
7/32
|
.024 (.61)
|
.040 (.102)
|
.048 (1.22)
|
81
|
|
M16878/26-22-7
|
22
|
45868
|
.030 (.76)
|
.046 (1.17)
|
.054 (1.37)
|
52
|
|
M16878/26-20-7
|
20
|
45866
|
.038 (.97)
|
.054 (1.37)
|
.062 (1.57)
|
33
|
|
M16878/26-18-7
|
18
|
45864
|
.048 (1.22)
|
.064 (1.63)
|
.074 (1.88)
|
21
|
|
M16878/26-16-19
|
16
|
19/29
|
.053 (1.35)
|
.073 (1.85)
|
.087 (2.21)
|
15
|
|
M16878/26-14-19
|
14
|
19/27
|
.067 (1.70)
|
.088 (2.24)
|
.102 (2.59)
|
10
|
|
M16878/26-12-19
|
12
|
19/25
|
.084 (2.13)
|
.107 (2.72)
|
.121 (3.07)
|
6
|
|
M16878/26-10-37
|
10
|
37/26
|
.108 (2.74)
|
.127 (3.23)
|
.141 (3.58)
|
4
|
|
M16878/28-32-7
|
32
|
7/40
|
.012 (.31)
|
.036 (.91)
|
.044 (1.12)
|
567
|
|
M16878/28-30-7
|
30
|
7/38
|
.012 (.31)
|
.038 (.97)
|
.046 (1.17)
|
329
|
|
M16878/28-28-7
|
28
|
7/36
|
.015 (.38)
|
.041 (.99)
|
.044 (1.24)
|
210
|
|
M16878/28-26-7
|
26
|
7/34
|
.019 (.48)
|
.045 (1.14)
|
.053 (1.35)
|
131
|
|
M16878/28-24-7
|
24
|
7/32
|
.024 (.61)
|
.050 (1.27)
|
.058 (1.47)
|
81
|
|
M16878/28-22-7
|
22
|
45868
|
.030 (.76)
|
.056 (1.42)
|
.064 (1.63)
|
52
|
|
M16878/28-20-7
|
20
|
45866
|
.038 (.97)
|
.064 (1.63)
|
.072 (1.82)
|
33
|
|
M16878/28-18-7
|
18
|
45864
|
.048 (1.22)
|
.074 (1.88)
|
.084 (2.13)
|
21
|
|
M16878/28-16-19
|
16
|
19/29
|
.053 (1.35)
|
.083 (2.11)
|
.095 (2.41)
|
15
|
|
M16878/28-14-19
|
14
|
19/27
|
.067 (1.70)
|
.098 (2.49)
|
.114 (2.90)
|
10
|
|
M16878/28-12-19
|
12
|
19/25
|
.084 (2.13)
|
.117(2.97)
|
.133 (3.38)
|
6
|
|
M16878/28-10-37
|
10
|
37/26
|
.108 (2.74)
|
.137 (3.48)
|
.153 (3.89)
|
4
|
