M16878/23/25/27
电线是适合在常温、中等温度及高温环境下使用的连接电线或设备安装电线，分别采用PTFE聚四氟乙烯挤出绝缘、PTFE聚四氟乙烯薄膜绕包绝缘或FEP聚全氟乙丙烯绝缘。
内导体可选择单股或多股铜绞线，表面采用镀银、镀镍或镀锡。
每种绝缘的电线可分为薄壁型、中等壁厚、或厚壁型，分别对应于工作电压250伏特、
600伏特和1000伏特。
【产品简介】
-------------------------------------------------------------------------------
MIL-W-16878/23-(NEMA HP-3 TYPE ET
) 薄壁挤出型轻量化PTFE绝缘导线，250V。MIL-W-16878/25-(NEMA HP-3 TYPE E ) 中等壁厚挤出型PTFE绝缘导线，600V。
MIL-W-16878/27-(NEMA HP-3 TYPE EE ) 厚壁挤出型PTFE绝缘导线，1000V。

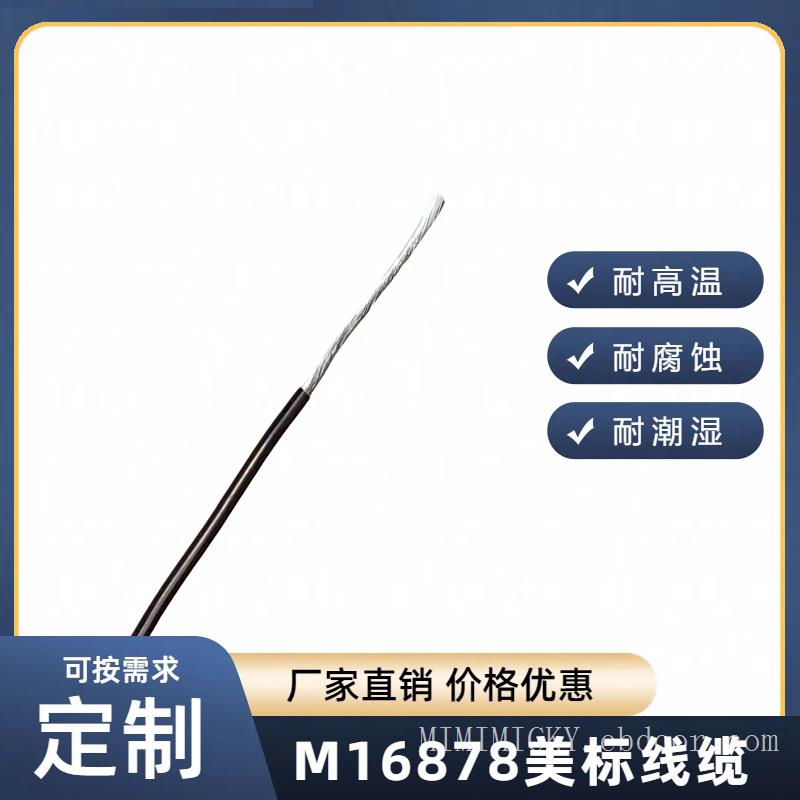

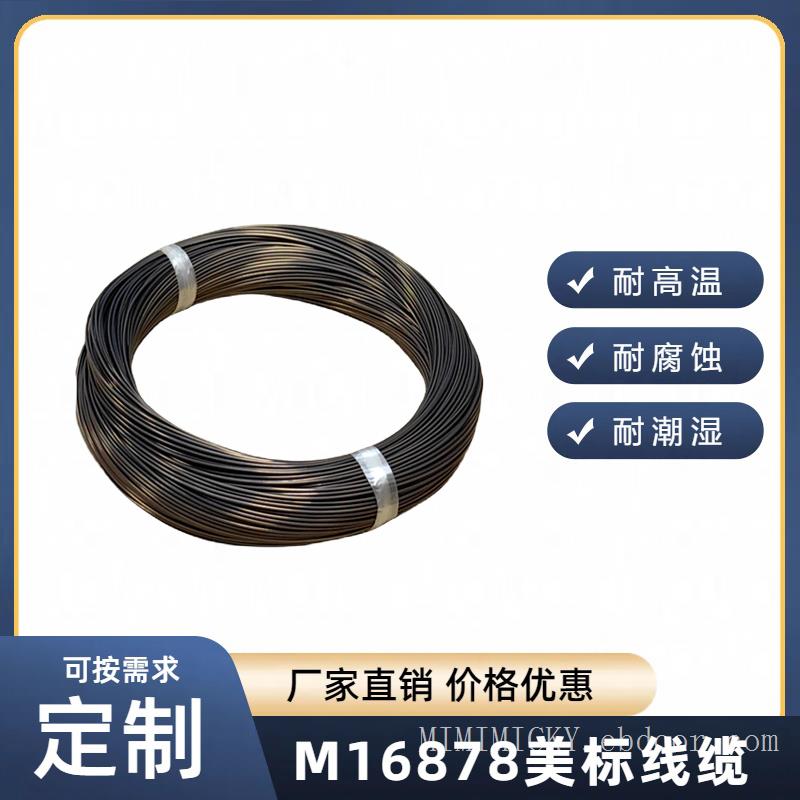

M16878是运用于高温领域的挤出型PTFE绝缘导线。导体采用镀镍铜丝，导线可以在260℃下长期工作。产品运用于环境或导体温度在260℃以内的电?和电气领域，还可用于电流过载或机械压力大的系统中，特别适用于安装空间有限，对重量极度敏感的仪器仪表、电子设备内部。
能够有效抵抗焊接工艺中电烙铁高温对绝缘层收缩熔化的影响。
【产品特性】
-------------------------------------------------------------------------------
●击穿电压高：PTFE聚四氟乙烯绝缘材料，不受环境及频率的影响，体积电阻可达1018欧姆?厘米，介质损耗小,击穿电压高。
●耐高低温 PTFE的长期使用温度范围为-190-+260℃，不影响其绝缘特性。高温短时间可以达到300℃，具有不燃烧特性，离开火焰即自行熄灭。
●优异的耐化学性：聚四氟乙烯绝缘材料，除熔融的碱金属外，几乎不受任何化学试剂腐蚀。例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约0.1g/100g）。
●优异的耐候性：聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。
【规格参数】可按需求定制-------------------------------------------------------------------------------
|
产品代号
|
AWG
|
结构
|
导体直径
in.(mm)
|
最小绝缘直径
in.(mm)
|
最大绝缘直径
in.(mm)
|
最大直流电阻
ohm/km
|
|
M16878/23-38-7
|
38
|
7/46
|
.005 (.13)
|
.013 (.33)
|
.019 (.48)
|
1774
|
|
M16878/23-36-7
|
36
|
7/44
|
.006 (.15)
|
.014 (.36)
|
.020 (.51)
|
1351
|
|
M16878/23-34-7
|
34
|
7/42
|
.008 (.20)
|
.015 (.38)
|
.021 (.53)
|
846
|
|
M16878/23-32-7
|
32
|
7/40
|
.009 (.23)
|
.020 (.51)
|
.024 (.61)
|
567
|
|
M16878/23-30-7
|
30
|
7/38
|
.012 (.31)
|
.022 (.56)
|
.026 (.66)
|
329
|
|
M16878/23-28-7
|
28
|
7/36
|
.015 (.38)
|
.025 (.64)
|
.029 (.74)
|
210
|
|
M16878/23-26-7
|
26
|
7/34
|
.019 (.48)
|
.029 (.74)
|
.033 (.84)
|
131
|
|
M16878/23-24-7
|
24
|
7/32
|
.024 (.61)
|
.034 (.86)
|
.038 (.97)
|
81
|
|
M16878/23-22-7
|
22
|
45868
|
.030 (.76)
|
.040 (1.02)
|
.044 (1.12)
|
52
|
|
M16878/23-20-7
|
20
|
45866
|
.038 (.97)
|
.048 (1.22)
|
.052 (1.32)
|
33
|
|
M16878/25-32-7
|
32
|
7/40
|
.009 (.23)
|
.026 (.66)
|
.034 (.86)
|
567
|
